钙钛矿电池成本低，效率高，是当前最具应用潜力的新型光伏技术。而全无机钙钛矿（CsPbI₃）凭借其固有的稳定性优势，具有巨大的应用价值。然而，其高温结晶过程（~340或180°C）限制其是在柔性器件中的应用。

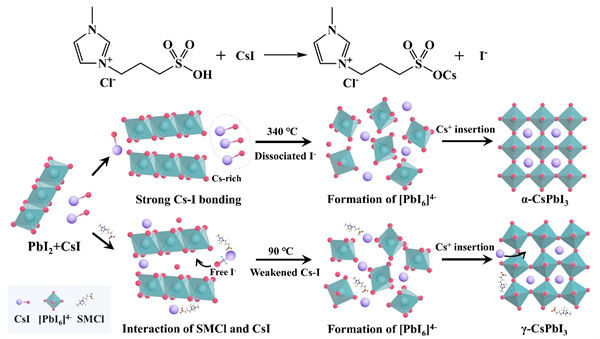

近日，永利yl23411集团官网方俊锋、李晓冬团队聚集反向钙钛矿电池，在前期表界面能带调控的基础上（Adv. Mater. 2024, 2410273；Adv. Mater. 2024, 2311025），针对CsPbI3结晶温度高的问题，提出Cs—I键弱化策略，通过引入1-丙基磺酸-3-甲基咪唑鎓氯化物（SMCl）有机磺酸盐，实现CsPbI₃的低温结晶。SMCl可以与CsI有较强的相互作用，弱化Cs—I键，使CsI解离出自由I⁻，促使初始PbI₂有效转变为[PbI₆]⁴⁻，显著降低CsPbI₃的结晶温度至90°C。基于此，制备出柔性的全无机CsPbI3钙钛矿电池，效率达到13.86%，是柔性CsPbI₃器件的最高效率。器件经过36000次弯曲实验后，电池效率几乎没有损失。

相关成果以“Low-Temperature Processed CsPbI₃ for Flexible Perovskite Solar Cells Through Cs─I bond Weakening”为题发表于Advanced Energy Materials，郭雪敏博士为第一作者。

图文：李晓冬

编辑：袁会敏

审定：武海斌、栗蕊蕊
